Reverzný zadržiavací krúžok pre externé drážky hriadeľa-m1408 av

Kruh reverzného zadržania hriadeľa je druh elastického prvku, ktorý sa používa na pripojenie a upevnenie častí, jeho funkciou je opraviť reverzný hriadeľ a zabrániť mu v skĺznutí alebo páde, keď je nainštalovaný, jeho elastická deformácia je v opačnom smere k spoločnému elastickému kruhu elastického kruhu hriadeľa.

Materiál: Konvenčná uhlíková oceľ a nehrdzavejúca oceľ (65 m, C67S, 2Cr13, 304, 1,4122 atď.)

Povrchové ošetrenie: Všetky druhy konvenčnej štandardnej liečby, ako je fosfát, Dacromet, Jumet, Plating zinku, pokovovanie niklu zinku, elektroforéza atď.

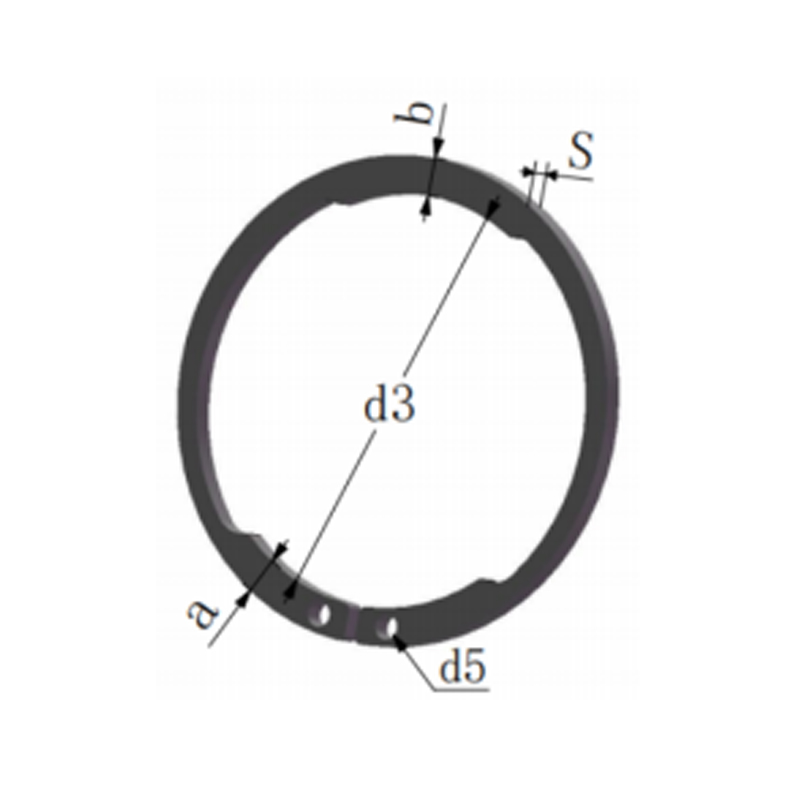

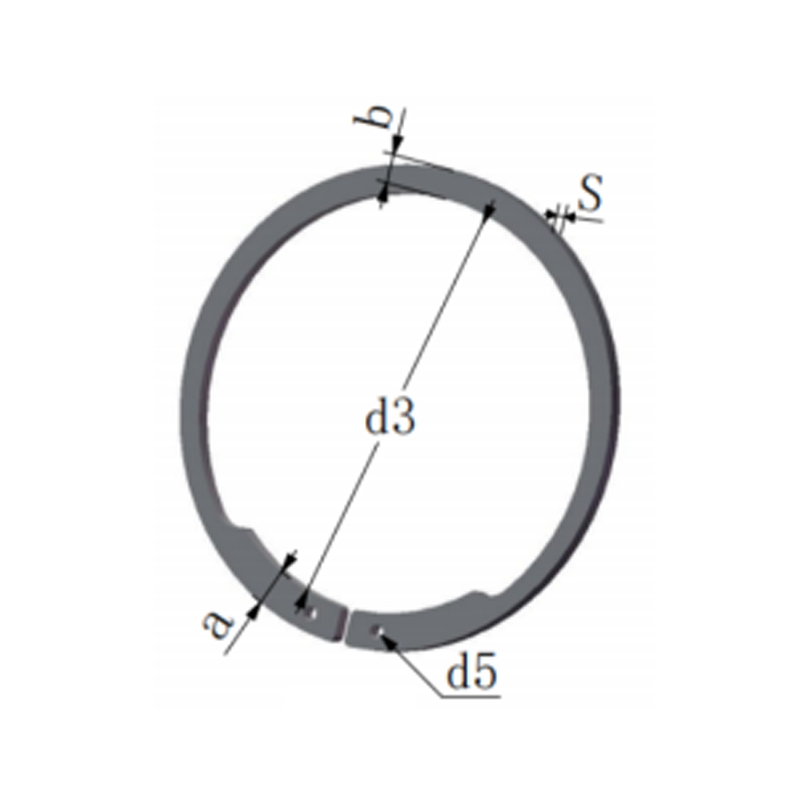

D1: Špecifikácia/nominálna veľkosť; S: Hrúbka; D3: vnútorný priemer; ≈B: šírka ramena; D5: malý otvor; WT: hmotnosť; FN: kapacita drážky; FR: kapacita ložiskového prsteňa (pravý uhol); G: Veľkosť skosenia; FRG: kapacita ložiskového kruhu (skosenie); N ABL: Limit rýchlosť;

Reverzný zadržiavací krúžok pre externé drážky hriadeľa-m1408 av

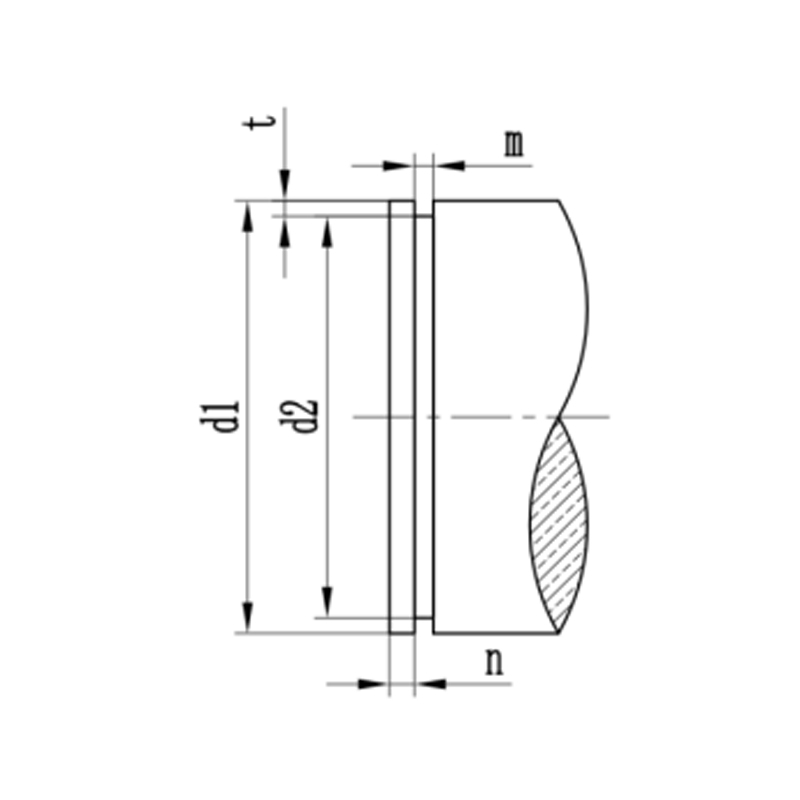

d1 S Tol d3 Tol b Tol D5 min Wt (g) d2 Tol m min t n Fn (kN) FR (kN) g FRG (KN) K n · mm n ABLX1000
10
0.6
–0.05
9.2
0,10 –0,36
1.8
± 0,1
1
0.25
9.5
–0.11
0.7
0.25
0.7
0.62
1.4
1
1
5.7
84
12
1
–0.06
11
0,10 –0,36
2.1
± 0,1
1.3
0.5
11.5
–0.11
1.1
0.25
0.7
0.7
4.5
1
2.4
21.6
79
13
1
–0.06
11.9
0,10 –0,36
2.1
± 0,1
1.3
0.56
12.4
–0.11
1.1
0.3
0.9
0.9
5.5
1
2.4
20.8
64
14
1
–0.06
12.9
0,10 –0,36
2.1
± 0,1
1.3
0.58
13.4
–0.11
1.1
0.3
0.9
0.97
6
1
2.4
19.2
56
15
1
–0.06
13.8
0,10 –0,36
2.2
± 0,1
1.3
0.66
14.3
–0.11
1.1
0.35
1
1.22
6.5
1
2.4
19.3
50
16
1
–0.06
14.7
0,10 –0,36
2.3
± 0,1
1.3
0.72
15.2
–0.11
1.1
0.4
1.2
1.48
7
1
2.5
18.7
45
17
1
–0.06
15.7
0,10 –0,36
2.4
± 0,1
1.3
0.81
16.2
–0.11
1.1
0.4
1.2
1.57
8.1
1
2.6
18.2
41
18
1.2
–0.06
16.5
0,10 –0,36
2.6
± 0,1
1.5
1.14
17
–0.11
1.3
0.5
1.5
2.07
14.8
1.5
3.2
32.6
39
20
1.2
–0.06
18.5
0,13 –0,42
2.8
± 0,1
1.5
1.43
19
–0,15
1.3
0.5
1.5
2.3
14.6
1.5
3.1
30.1
32
21
1.2
–0.06
19.35
0,13 –0,42
2.8
± 0,1
1.5
1.53
20
–0,15
1.3
0.5
1.5
2.42
14.4
1.5
3.1
29.9
29
22
1.2
–0.06
20.5
0,13 –0,42
3
± 0,1
1.5
1.63
21
–0,15
1.3
0.5
1.5
2.53
14.2
1.5
3.1
29.7
27
23
1.2
–0.06
21.5
0,13 –0,42
3.1
± 0,1
1.5
1.78
22
–0,15
1.3
0.5
1.5
2.66
14
1.5
3.1
29
25
24
1.2
–0.06
22.2
0,21 –0,42
3.2
± 0,1
1.5
1.9
22.9
–0,21
1.3
0.55
1.6
3.03
14
1.5
3.1
28.8
27
25
1.2
–0.06
23.2
0,21 –0,42
3.4
± 0,1
1.5
2.1
23.9
–0,21
1.3
0.55
1.6
3.18
14.1
1.5
3.2
28.8
25
26
1.2
–0.06
24.2
0,21 –0,42
3.5
± 0,1
1.5
2.18
24.9
–0,21
1.3
0.55
1.6
3.3
14.1
1.5
3.2
28.4
25
28
1.5
–0.06
25.9
0,21 –0,42
3.8
± 0,1
2
3.18
26.6
–0,21
1.6
0.7
2.1
4.5
28
1.5
6.4
56
22
30
1.5
–0.06
27.9
0,21 –0,42
3.9
± 0,1
2
3.58
28.6
–0,21
1.6
0.7
2.1
4.86
27.5
1.5
6.3
53.5
19
32
1.5
–0.06
29.6
0,21 –0,42
4
± 0,1
2
3.88
30.3
–0,25
1.6
0.85
2.5
6.25
27
2
4.7
52
17
34
1.5
–0.06
31.5
0,25 –0,50
4
± 0,1
2
3.6
32.3
–0,25
1.6
0.85
2.5
6.67
26.6
2
4.6
50.5
15
35
1.5
–0.06
32.2
0,25 –0,50
4.2
± 0,1
2
4.53
33
–0,25
1.6
1
2.5
8
26.6
2
4.6
50.1
16
38
1.75
–0.06
34.5
0,25 –0,50
4.5
± 0,1
2
5.5
35.8
–0,25
1.85
1.1
3.3
10.6
42
2
7.8
77
15
40
1.75
–0.06
36.5
0,39 –0,90
4.7
± 0,2
2
6.49
37.5
–0,25
1.85
1.25
3.8
12.6
42
2
7.8
77
15
42
1.75
–0.06
38.5
0,39 –0,90
4.7
± 0,2
2
6.51
39.5
–0,25
1.85
1.25
3.8
13.3
42
2
7.8
76
13
45
1.75
–0.06
41.5
0,39 –0,90
4.7
± 0,2
2
7.8
42.5
–0,25
1.85
1.25
3.8
14.3
41.5
2
7.8
75
11
47
1.75
–0.06
43.5
0,39 –0,90
5
± 0,2
2
8.09
44.5
–0,25
1.85
1.25
3.8
15
41
2
7.8
73.5
10
48
1.75
–0.06
44.5
0,39 –0,90
5.2
± 0,2
2
8.48
45.5
–0,25
1.85
1.25
3.8
15.8
41
2
7.8
73.5
10
50
2
–0.07
45.8
0,39 –0,90
5.2
± 0,2
2.5
9.84
47
–0,25
2.15
1.5
4.5
19.2
58
2
11.6
108
10
55
2
–0.07
50.8
0,46 –1,10
5.8
± 0,2
2.5
11.42
52
–0,30
2.15
1.5
4.5
21
58
2.5
9.3
104
9
58
2
–0.07
53.8
0,46 –1,10
5.8
± 0,2
2.5
13
55
–0,30
2.15
1.5
4.5
22.2
56
2.5
9.2
100
8
60
2
–0.07
55.8
0,46 –1,10
5.8
± 0,2
2.5
13.8
57
–0,30
2.15
1.5
4.5
23
55.5
2.5
9.1
99
7
65
2.5
–0.07
60.8
0,46 –1,10
6
± 0,3
2.5
20.75
62
–0,30
2.65
1.5
4.5
24.8
104
2.5
17.6
187
6
70
2.5
–0.07
65.5
0,46 –1,10
6.5
± 0,3
2.5
23.7
67
–0,30
2.65
1.5
4.5
27
103
2.5
17.6
185
6
72
2.5
–0.07
67.5
0,46 –1,10
6.5
± 0,3
2.5
24.7
69
–0,30
2.65
1.5
4.5
27.7
104
2.5
18
187
6
75
2.5
–0.07
70.5
0,46 –1,10
6.5
± 0,3
2.5
27.5
72
–0,30
2.65
1.5
4.5
29.2
100
2.5
17.7
182
5
80
2.5
–0.07
74.5
0,46 –1,10
7
± 0,3
2.5
28.9
76.5
–0,30
2.65
1.75
5.3
36.6
96
3
14.6
175
6
82
2.5
–0.07
76.5
0,46 –1,10
7
± 0,3
2.5
29.65
78.5
–0,35
2.65
1.75
5.3
37.4
100
3
15.4
184
5
85
3
–0.08
79.5
0,46 –1,10
7.4
± 0,3
3
39.5
81.5
–0,35
3.15
1.75
5.3
38.3
167
3
25.6
300
5
87
3
–0.08
81.5
0,54 –1,30
7.4
± 0,3
3
40
83.5
–0,35
3.15
1.75
5.3
39.2
164
3
25.5
297
5
90
3
–0.08
84.5
0,54 –1,30
7.4
± 0,3
3
41.92
86.5
–0,35
3.15
1.75
5.3
41.7
157
3
24.8
288
4
95
3
–0.08
89.5
0,54 –1,30
8
± 0,3
3
47.7
91.5
–0,35
3.15
1.75
5.3
42.7
152
3.5
21
285
4
100
3
–0.08
94.5
0,54 –1,30
8
± 0,3
3
49.92
96.5
–0,35
3.15
1.75
5.3
45.8
144
3.5
20.5
276
4
O nás
Anhui Ningguo Dongbo Fastener Co., Ltd.
Dongbo bol založený v septembri 2005 s registrovaným hlavným mestom 47,72 milióna. Nachádza sa v Národnej zóne hospodárskeho a technologického rozvoja Ningguo, pokrýva oblasť 91 hektárov av súčasnosti má viac ako 420 zamestnancov. Spoločnosť sa zameriava na výrobu zadržiavacích krúžkov už 46 rokov a je profesionálnym veľkoobchodným výrobcom prsteňov a výrobcov OEM/ODM Snap Snap, výroby továrne, výroby podložiek (okrúhle, motýľ, sférické), zachovanie krúžkov, elastické cylindrické kolíky a ďalšie série produktov a nevýrazné prispôsobené pečiatky. Je to high-tech podnik s rozsiahlymi, viacerými odrodami, úplnými špecifikáciami a integrovanou výrobou, výskumom a vývojom a predajom v priemysle.
Čestné osvedčenie
  • CNA
  • IATF16949
  • Certifikáty
  • ISO14001
  • Certifikáty
  • Certifikáty
  • Certifikáty
  • Certifikáty
  • Certifikáty
  • Certifikáty
  • Certifikáty
  • Certifikáty

Novinky

  • Sep 30,2025

    Úloha dizajnu drážok pri výkone vnútorných krúžkov

    Vnútorné krúžky sú základným typom oporného krúžku, ktorý sa bežne používa v inžinierstve a výrobe na zaistenie komponentov stroja vo vnútri otvoru. Tieto malé, ale kritické časti sa uzamknú do drážok opracovaný...

    Viac
  • Sep 22,2025

    Výkon cirkulov z nehrdzavejúcej ocele v prostredí s vysokou stresom a vysokovýkontra

    Kruhové krúžky z nehrdzavejúcej ocele, známe tiež ako oporné krúžky alebo snímkové krúžky, sú rozhodujúcimi komponentmi v mechanických zostavách, ktoré poskytujú bezpečné axiálne polohy pre hriadele, ložiská a iné rot...

    Viac
  • Sep 18,2025

    Externé krúžky: dizajn, funkcie, aplikácie a poznatky o trhu

    V strojárstve a priemyselnej výrobe je udržanie komponentov bezpečne zavedené pre bezpečnosť aj pre výkon. Medzi najbežnejšie používané udržanie roztokov patrí externý krúžok . Kompaktné, spoľahlivé a nákladovo...

    Viac
  • Sep 12,2025

    Ako prispievajú podložky 50Crv4 k distribúcii zaťaženia a zabráneniu uvoľneniu v skrutkových pripojeniach?

    V mechanických zostavách patria skrutkové spojenia medzi najpoužívanejšie metódy upevňovania. Ich spoľahlivosť však závisí nielen od samotných skrutiek a orechov, ale aj od podporných komponentov, ako sú podložky. Med...

    Viac
Reverzný zadržiavací krúžok pre externé drážky hriadeľa-m1408 av Znalosť odvetvia

Reverzná elastická deformácia pre zvýšenú fixáciu: Pochopenie Dongbo M1408 AV Reverzné zadržiavacie krúžky

Reverzné zadržiavacie krúžky, ako napríklad M1408 AV, sú špecializované elastické prvky, ktoré sa používajú na pripojenie a fixovanie dielov na hriadeľoch. Na rozdiel od tradičných zadržiavacích krúžkov, ktoré sa počas inštalácie spoliehajú na štandardnú elastickú deformáciu, pracujú reverzné zadržiavacie krúžky s elastickou deformáciou zameranou v opačnom smere. Tento jedinečný dizajn zaisťuje prísnejšiu priľnavosť a vylepšenú stabilitu, vďaka čomu sú ideálne pre aplikácie, v ktorých musí byť axiálny pohyb minimalizovaný alebo úplne eliminovaný.

Reverzný prsteň M1408 AV Reverting Ring je špeciálne skonštruovaný pre vonkajšie drážky hriadeľa, čím poskytuje bezpečné prispôsobenie, ktoré zabraňuje skĺznutiu zadného hriadeľa alebo spadnutia pod stresom. Jeho inovatívny dizajn nielen zvyšuje fixáciu, ale tiež zlepšuje celkovú efektívnosť a bezpečnosť strojov.

Veda, ktorá stojí za reverznou elastickou deformáciou
Elastická deformácia sa vzťahuje na dočasnú zmenu tvaru, ku ktorej dochádza, keď je materiál vystavený stresu, pričom po odstránení napätia sa vracia do pôvodnej formy. V prípade reverzných zadržiavacích krúžkov táto deformácia funguje proti konvenčnému smeru a vytvára protiklad, ktorý bezpečne uzamkne prsteň.

Tento spätný mechanizmus ponúka niekoľko výhod:
Vylepšená priľnavosť: Opačná sila generovaná reverznou elastickou deformáciou zaisťuje prísnejšie spojenie medzi zadržiavacím krúžkom a drážkou hriadeľa.
Vylepšená stabilita: efektívnejšie odoláva axiálnemu pohybu tieto krúžky znižujú vibrácie a zabránia posunutiu komponentov.
Trvanlivosť pod stresom: Navrhnuté tak, aby odolali dynamickým zaťaženiam a vplyvom, reverzné zadržiavacie krúžky udržiavajú svoju integritu aj v náročných prostrediach.
V spoločnosti Dongbo využívame pokročilé materiály a výrobné techniky na optimalizáciu výkonu našich zadržiavacích krúžkov M1408 AV Reverting Rings, čím sa zabezpečí, že spĺňajú najvyššie normy kvality a spoľahlivosti.

Vysoko kvalitné materiály pre maximálny výkon
Aby sme zaistili výnimočnú trvanlivosť a odolnosť voči opotrebovaniu a korózii, náš M1408 AV Reverzné zadržiavacie krúžky sú vyrobené z prémiových materiálov vrátane:
Konvenčná uhlíková oceľ (65 miliónov, C67S): Uhlíková oceľ, známa svojou pevnosťou a flexibilitou, poskytuje vynikajúce schopnosti a odolnosť nosenia zaťaženia.
Nerezová oceľ (2CR13, 304, 1,4122): Ponúka vynikajúci odolnosť proti korózii, varianty z nehrdzavejúcej ocele sú ideálne pre aplikácie vystavené vlhkosti alebo tvrdých chemikáliách.
Tieto materiály sú starostlivo vybrané na základe ich schopnosti vykonávať v rôznych podmienkach, čím sa zabezpečuje, že naše udržujúce krúžky prinášajú konzistentné výsledky v rôznych odvetviach.

Pokročilé povrchové úpravy na predĺženú životnosť
Povrchové úpravy zohrávajú rozhodujúcu úlohu pri zvyšovaní dlhovekosti a funkčnosti zachovávajúcich krúžkov. V spoločnosti Dongbo ponúkame širokú škálu možností povrchovej úpravy prispôsobené konkrétnym environmentálnym výzvam:

Fosfát: Poskytuje ochrannú vrstvu, ktorá zlepšuje odolnosť proti korózii a podporuje zadržiavanie mazania.
Plating zinku: Ponúka nákladovo efektívnu ochranu pred hrdzou a miernymi korozívnymi podmienkami.
Plating zinočnatého: poskytuje vynikajúcu odolnosť proti korózii, vďaka čomu je vhodný pre extrémne prostredie.
Poter DACROMET: Kombinuje vynikajúce antikorózne vlastnosti s tepelným a chemickým odporom, ideálne pre náročné aplikácie.
Elektroforetický povlak (elektroforéza): Zabezpečuje rovnomerné pokrytie a estetickú príťažlivosť pri zvyšovaní trvanlivosti.
Spárovaním vysoko kvalitných materiálov s pokročilými povrchovými ošetreniami, naše zadržiavacie krúžky M1408 AV dosahujú bezkonkurenčný výkon a dlhovekosť.

Dedičstvo odborných znalostí a inovácií
Spoločnosť Anhui Ningguo Dongbo Fastener Co., ktorá bola založená v septembri 2005, sa stala dôveryhodným menom v priemysle pripevňovania. Naša najmodernejšie zariadenie sa nachádza v prestížnej zóne hospodárskeho a technologického rozvoja Ningguo a zamestnáva viac ako 530 kvalifikovaných odborníkov. So 46-ročnými skúsenosťami s výrobou udržateľných krúžkov, podložiek, elastických valcových kolíkov a ďalších komponentov s presnosťou sme získali reputáciu za dodávanie štandardizovaných výrobkov a prispôsobených riešení.

Náš záväzok k inováciám nás vedie k vývoju výrobkov ako M1408 AV Reverzný zadržiavací krúžok pre vonkajšie drážky hriadeľa , ktoré sa zaoberajú jedinečnými potrebami našich zákazníkov. Od hromadných štandardných častí po plne prispôsobené návrhy máme odborné znalosti a schopnosť riešiť aj tie najnáročnejšie požiadavky na aplikáciu.

Partner s Dongbo pre vynikajúci výkon
V spoločnosti Anhui Ningguo Dongbo Fastener Co., Ltd., nevyrábame iba upevňovacie prvky - sme inžinierske riešenia, ktoré umožňujú podnikom prosperovať. Či už hľadáte štandardné zadržiavacie krúžky M1408 AV Reverting Rings alebo potrebujete prispôsobené komponenty s pokročilými povrchovými ošetreniami, Dongbo je váš dôveryhodný partner.

Kontaktujte nás ešte dnes a dozviete sa viac o tom, ako naše zadržiavacie krúžky M1408 AV môžu zvýšiť stabilitu a efektívnosť vášho stroja. Spoločne si vybudujme budúcnosť definovanú presnosťou, inováciou a partnerstvom.
