Kruhy, známe tiež ako operujúce krúžky alebo snímky, sú základné komponenty používané na zaistenie častí na hriadeli alebo vo vnútri krytu. Napriek svojej malej veľkosti zohrávajú rozhodujúcu úlohu pri udržiavaní zostavy na mieste, najmä v mechanických systémoch s rotujúcimi alebo posuvnými časťami. Medzi najbežnejšie typy patrí vnútaleboné krúžky a externé krúžky . Aj keď slúžia podobným účelom - predkladajúc bočného pohybu komponentov - ich návrh, funkcia a inštalácia sa líšia najmä.
V tomto článku preskúmame Kľúčové rozdiely medzi vnútornými a externými krúžkami , vrátane ich štruktúry, aplikácie, metód inštalácie a toho, ako zvoliť správny typ pre vaše potreby.
Čo sú Circlips?
Kruhy sú polo-flexibilné kovové krúžky, ktoré sa zmestia do opracovaných drážok vo vrtu (otvor) alebo na hriadeli. Pôsobia ako mechanické upevňovacie prvky, pričom komponenty zabránia posúvaniu alebo posúvaniu pozdĺž osi. Kruhy sa zvyčajne vyrábajú z pružinovej ocele alebo z nehrdzavejúcej ocele, ktorá ponúka elasticitu a pevnosť potrebnú na opakovanú montáž a demontáž.
Kirclipy sa dodávajú v rôznych dizajnoch, ale dva primárne typy sú:
Vnútorné krúžky - Zmestí sa do drážky vo vnútri otvoru alebo bývania
Externé krúžky - Zadajte do drážky na vonkajšej strane hriadeľa
1. Návrh a štruktúra

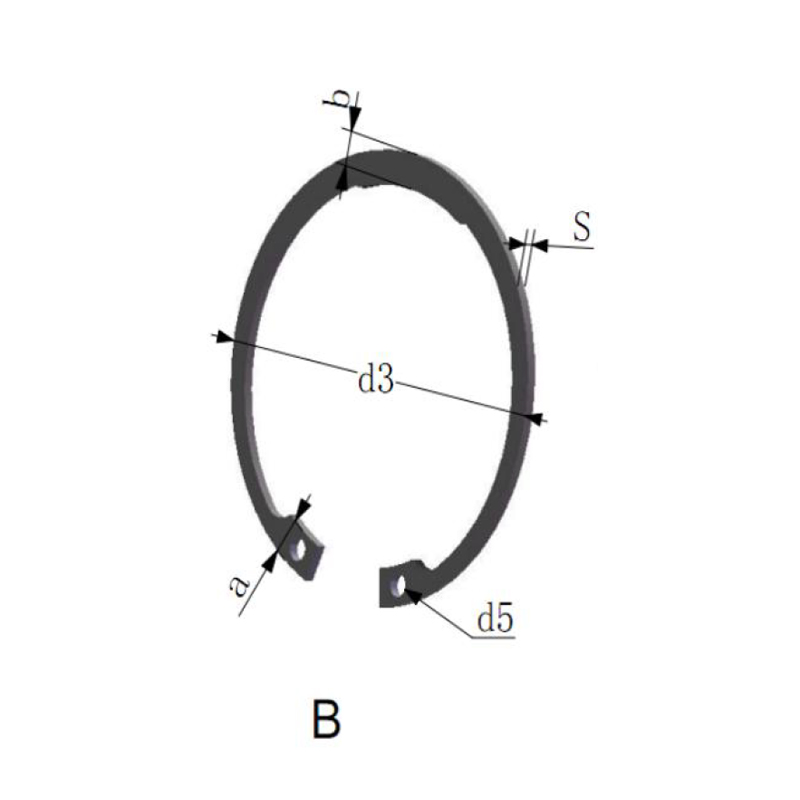

Vnútorné krúžky
Tvarovaný tak, aby sa zmestil do vnútorný priemer valcovitého otvoru alebo bývania
Konce sú zvyčajne vybavené malými otvormi alebo piknumi pre kliešte na kliešte
Pri inštalácii stlačte
Externé krúžky
Navrhnuté tak, aby sa omotali okolo vonkajší priemer hriadeľ
Funkcie otvorené konce, ktoré sa rozširujú počas inštalácie
Zmluva do drážky hriadeľa a vyvíjajte tlak dovnútra, aby ste zostali sedieť
2. Inštalácia a odstránenie
Oba typy krúžkov vyžadujú špeciálne kliešte, známe ako kliešte Alebo kliešte na prsteň s špičkami, ktoré sa zmestia do otvorov na koncoch krúžku.
Inštalácia interných cirkulov:
Využitie kliešte na vnútorné kliešte S tipmi otváraním vonkajšieho otvorenia
Vložte špičky do otvorov s krúžkami, stlačte krúžok a vložte ho do vnútornej drážky otvoru
Uvoľnite, aby sa Circlip umožnil zaskočiť na miesto
Inštalácia externých krúžkov:
Využitie kliešte na vonkajšie krúžky s tipmi na rozmaznávanie dovnútra
Vložte špičky, rozbaľte krúžok a posuňte ho cez hriadeľ do drážky
Uvoľnite sa na miesto, ktoré prsteň pohodlne na polohe
Demontáž je jednoducho zadnou časťou inštalácie pomocou rovnakého typu klieští.
3. Aplikácie
Primárne rozlíšenie v aplikáciách závisí od toho, či je zložka zadržaná vo vnútri otvoru alebo od hriadeľa.
Interné krúžky sa používajú na:
Zabrániť tomu, aby komponenty vysunuli valcové puzdrá
Držte ložiská, rukávy alebo puzdrá vo vnútri otvoru
Bežné v automobilových prenosoch, hydraulických valcoch a krytoch prevodoviek
Externé krúžky sa používajú na:
Zabrániť tomu, aby sa časti posúvali a hriadeľ alebo nápravy
Zaistiť prevodové stupne, kladky alebo ložiská na mieste
Často sa vyskytujú v elektrických motoroch, hnacích hriadeľoch a zostavách obrábacích strojov
4. Výhody a úvahy
| Funkcia | Vnútorné krúžky | Externé krúžky |
| Montáž | Vo vnútri vrtu alebo bývania | Okolo hriadeľa |
| Inštalačná sila | Stlačené počas inštalácie | Počas inštalácie sa rozšírila |
| Smer | Odoláva sile, aby tlačia smerom von | Odoláva sile, aby tlačia dovnútra |
| Bežné použitie | Uchovávanie | Zadržanie hriadeľa |
Interné kruhy Circlip:
Chráni komponenty vo vnútri zapečatených prostredí
Znížené riziko vonkajšej kontaminácie
Elegantné, prepláchnuté povrchové úpravy s menším počtom vyčnievajúcich dielov
Externé kruhy Circlip:
Ľahko skontrolovateľné a nahradiť
Silná radiálna priľnavosť na rotujúcich hriadeľoch
Často sa ľahšie nainštaluje v otvorených systémoch
5. Materiál a povlaky
Oba typy sa zvyčajne vyrábajú z:
Uhlíková pružina - odolný, s vysokou pevnosťou v ťahu
Nehrdzavejúca oceľ -Odolnosť proti korózii pre prostredia morských alebo potravín
Fosfátové alebo čierne oxidové povlaky - Znížte trenie a odolajte korózii
Možnosti zinočnatého - Pre pridaný odpor s hrdzou a vizuálny kontrast
Niektoré aplikácie môžu vyžadovať tepelne ošetrené krúžky pre vyšší odpor zaťaženia alebo nemagnetické zliatiny v citlivých prostrediach.
6. Normy a veľkosti
Circlips sleduje štandardizované rozmery podľa medzinárodných noriem:
DIN 472 - Vnútorné krúžky pre otvory
DIN 471 - Vonkajšie krúžky pre hriadele
ANSI/ASME B18.27 - North American Snap Ring Standard
Vždy vyberte správnu veľkosť na základe priemeru drážky a hrúbky krúžku. Nesprávne dimenzovanie môže viesť k zlyhaniu krúžkov, ktoré môže spôsobiť poškodenie strojov alebo bezpečnostné riziká.
7. Výber medzi vnútornými a externými krúžkami
Pri výbere krúžku sa opýtajte nasledujúceho:
Je umiestnený komponent vo vnútri krytu or na hriadeľ ?
Čo je Očakávaný smer axiálneho zaťaženia ?
Koľko montážny priestor Je k dispozícii?
Čo sú environmentálne podmienky (Vlhkosť, teplota, chemikálie)?
Je pravidelná údržba alebo vyžaduje demontáž?
Pre projekty zahŕňajúce interné aj externé spojenia je bežné používať Oba typy krúžkov Spoločne každý slúži špecifickej retenčnej funkcii.
Záver
Aj keď je podobný koncept, vnútorné a externé krúžky Podávajte odlišné účely a sú prispôsobené rôznym častiam mechanických zostáv. Pochopenie rozdielu medzi nimi - ako inštalujú, kde sa zmestia a ako fungujú - je rozhodujúce pre zabezpečenie bezpečného, bezpečného a efektívneho dizajnu strojov.
Či už pracujete na priemyselných zariadeniach, automobilových systémoch alebo presných nástrojoch, výber správneho typu a veľkosti Circlip je kľúčom k udržiavaniu výkonu a minimalizácii opotrebenia v priebehu času. Ak máte pochybnosti, pozrite si priemyselné štandardy alebo sa obráťte na výrobcu, aby ste našli to, čo pre vašu žiadosť je vhodné.
Zvládnutím týchto malých, ale mocných komponentov môžu inžinieri a technici zabezpečiť, aby rotujúce časti zostali v bezpečí, pohybujúce sa komponenty zostanú zarovnané a mechanické systémy fungujú bezpečne a hladko.
