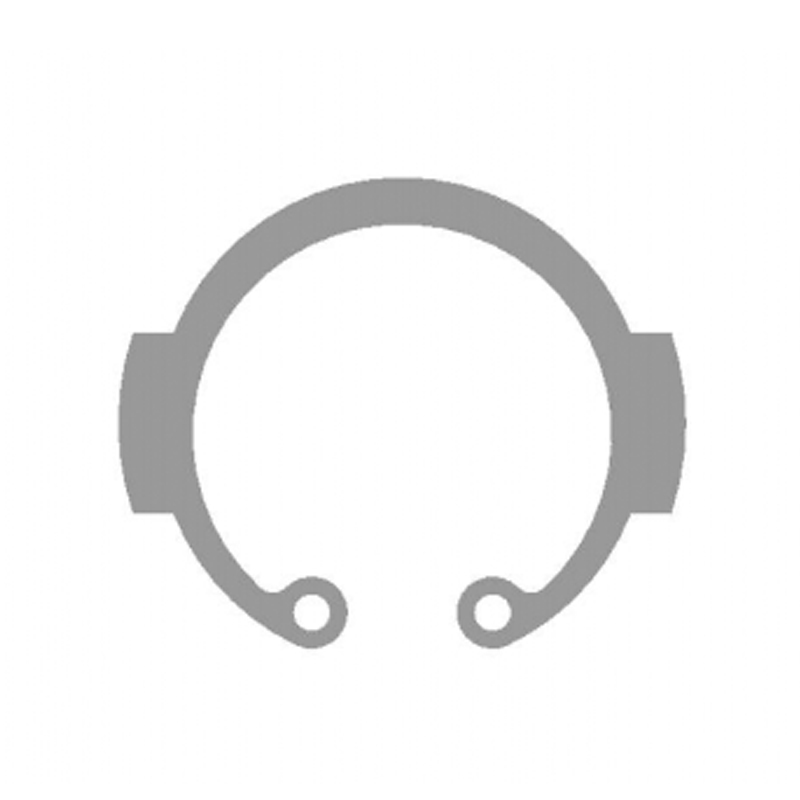

V zložitom svete strojárstva, kde sú spoľahlivosť a presnosť prvoradé, pečiatkové krúžky - známe tiež ako pečiatkové zadržiavacie krúžky Alebo zakrývajú prstene - zohrávajú zásadnú, ale často nedostatočne ocenenú úlohu. Tieto malé kruhové upevňovacie prvky, zvyčajne vyrobené z tenkých kovových listov pomocou vysoko presných techník pečiatky, sú navrhnuté tak, aby zaistili komponenty na hriadeľoch alebo v puzdrách, čím sa zaisťujú axiálne umiestnenie bez potreby závitových upevňovacích prvkov alebo komplexného obrábania.
Na rozdiel od ich náprotivkov vytvorených drôtom, ktoré sú ohnuté do tvaru, sa pečiatkové krúžky tvoria prostredníctvom procesu tvorby za studena, ktorý umožňuje väčšiu flexibilitu konštrukcie, prísnejšie tolerancie a vylepšené charakteristiky nosenia zaťaženia. Vďaka ich schopnosti byť hromadne vyrábané pri nízkych nákladoch pri udržiavaní štrukturálnej integrity ich umožnili nevyhnutnosťou v rámci sektorov automobilového priemyslu, letectva, priemyselných strojov a spotrebnej elektroniky.
Tento článok skúma výrobné princípy, funkčné výhody, materiálne úvahy a rozširovanie aplikácií pečiatkových krúžkov, čo zdôrazňuje ich rastúci význam v moderných mechanických systémoch.
Výrobný proces a konštrukčný dizajn
Pečiatkové krúžky sa vyrábajú pomocou progresívnej technológie pečiatky, v ktorej je plochý plech kŕmenený sériou nástrojov, ktoré rezajú, tvoria a formujú konečnú komponent s vysokou opakovateľnosťou. Táto metóda umožňuje výrobcom vyrábať tisíce rovnakých častí za hodinu pri udržiavaní tesného rozmerového riadenia.
Kľúčové konštrukčné funkcie zahŕňajú:
Konfigurácie segmentovaných alebo úplných kruhov: V závislosti od aplikácie môžu mať Circlips otvorenú medzeru na inštaláciu alebo celý 360-stupňový krúžok s rozdelením na kompresnú montáž.
Interné alebo externé retenčné profily: Interné krúžky sa zmestia do drážok vo vnútri otvoru, zatiaľ čo externé typy sedia na hriadeli, aby sa udržali komponenty.
Retenčné karty alebo plasti: Niektoré návrhy obsahujú malé výčnelky alebo otvory, ktoré umožňujú ľahké odstránenie pomocou špecializovaných klieští alebo nástrojov.
Povrchové úpravy: Možnosti, ako je pokovovanie zinočnatého, fosfátový povlak alebo oxid čierneho, zvyšujú odolnosť proti korózii a znižujú trenie počas inštalácie.
Vyrazená konštrukcia umožňuje integráciu do kompaktných zostáv, kde priestorové obmedzenia spôsobujú, že tradičné upevňovacie prvky sú nepraktické.
Funkčné výhody oproti alternatívnym metódam zachovania
V porovnaní s inými roztokmi upevňovania, ako sú závitové matice, lepidlá alebo drôtové krúžky, ponúkajú pečiatkové krúžky niekoľko odlišných výhod:
Cenovo efektívna výroba: Vysokorýchlostný proces pečiatky výrazne znižuje jednotkové náklady, najmä vo veľkej objemu výroby.
Účinnosť priestoru: Navrhnuté tak, aby pracovali v minimálnom axiálnom priestore, vďaka čomu sú ideálne pre miniaturizované alebo husto zabalené zostavy.
Ľahká inštalácia a odstránenie: Na rozdiel od závitových upevňovacích prvkov nevyžadujú žiadny utiahnutý krútiaci moment a môžu sa rýchlo nainštalovať pomocou automatizovaných podávačov alebo manuálnych nástrojov.
Vysoké zaťaženie: Ak sú správne usadené v opracovanej drážke, tieto krúžky poskytujú spoľahlivú axiálnu zadržiavanie aj za dynamických podmienok nakladania.
Odolnosť voči vibráciám: Radiálna priľnavosť pečiatkového profilu pomáha udržiavať polohu v prostrediach náchylných na mechanický náraz alebo osciláciu.
Vďaka týmto výhodám je obzvlášť cenné pečiatkové krúžky v aplikáciách, v ktorých je potrebná demontáž na údržbu alebo opravu.
Výber materiálu a úvahy o výkone
Výber materiálu hrá kľúčovú úlohu pri určovaní výkonnostných charakteristík pečiatkových krúžkov. Bežné možnosti zahŕňajú:
Uhlíková oceľ: ponúka vysokú pevnosť a odolnosť proti opotrebeniu; často sa používajú v ťažkých mechanických systémoch.
Nerezová oceľ (austenitické alebo martenzitické stupne): Preferované v korozívnych prostrediach, ako je morské, chemické spracovanie alebo vybavenie potravín.
Fosforový bronz: vybraný pre svoju elektrickú vodivosť a vlastnosti s nízkym trením, ktoré sa bežne vyskytujú v motorických a ložiskových aplikáciách.
Zliatinami: povlaky ako zinok, nikel alebo chróm zlepšujú rezistenciu na koróziu a estetiku vo viditeľných komponentoch.
Každý výber materiálu musí zodpovedať faktorom, ako je prevádzková teplota, vystavenie vlhkosti alebo chemikáliám a očakávaná služba.
Aplikácie v rôznych odvetviach
Vzhľadom na ich univerzálnosť a efektívnosť sa pečiatkové krúžky široko prijímajú vo viacerých odvetviach:
1. Automobilový priemysel
Vo veľkej miere sa používa v prenosoch, diferenciáloch, riadiacich systémoch a zaveseniach na zadržiavanie ložísk, prevodov a puzdier.
2. Priemyselné stroje
Integrál v hydraulických valcoch, prevodovkách a zariadeniach poháňaných motorom, kde sú kritické vyrovnanie a zadržiavanie komponentov.
3. Elektronika a spotrebiče
Zamestnané v motoroch, ventilátoroch a rotačných komponentoch v domácich spotrebičoch a spotrebnej elektronike na zabezpečenie kompaktnej a spoľahlivej montáže.
4. Letectvo a obrana
Využívajú sa v aktivačných systémoch, mechanizmoch podvozku a avionických modulov, kde sú nevyhnutné znižovanie hmotnosti a spoľahlivosť.
5. zdravotnícke pomôcky
Nachádza sa v chirurgických nástrojoch a diagnostickom zariadení, kde je dôležitá ľahká sterilizácia a rýchle demontáž.
Ich prispôsobivosť na statické aj dynamické zaťaženie zaisťuje pokračujúci dopyt v širokom spektre mechanických systémov.
Integrácia s inteligentnou výrobou a automatizáciou
Keď sa výrobné procesy vyvíjajú smerom k väčšej automatizácii a presnosti, pečiatkové krúžky sa čoraz viac integrujú do robotických montážnych liniek a inteligentných upevňovacích systémov:
Automatizované kŕmne systémy: Vibračné podávače misiek a lineárne dráhy umožňujú rýchle, bezchybné vkladanie krúžkov do podzostavov.
Technológie kontroly kvality: Vision Systems and Sensors Overujú správnu inštaláciu a orientáciu v reálnom čase.
Návrh na výrobu (DFM): Inžinieri optimalizujú rozmery drážok Circlip a výber materiálov na začiatku vývoja výrobkov s cieľom zefektívniť výrobu a zníženie rizík zlyhania.
Prediktívna integrácia údržby: V zariadení s vysokým hodnotením vložené senzory monitorujú úrovne napätia a vzory opotrebenia okolo komponentov oslobodených od okruhu, aby predvídali poruchy skôr, ako k nim dôjde.
Tieto pokroky prispievajú k vyššej priepustnosti, zlepšenej spoľahlivosti a zníženiu prestoje v pokročilých výrobných prostrediach.
Výzvy a obmedzenia
Napriek ich mnohým výhodám nie sú opätovné pečiatky všeobecne uplatniteľné. Kľúčové výzvy zahŕňajú:
Požiadavky na obrábanie drážok: Správna funkcia závisí od presne opracovaných drážok v hriadeli alebo kryte, čo zvyšuje zložitosť konštrukcie komponentov.
Obmedzenia zaťaženia: Aj keď sú vhodné pre mierne axiálne sily, nemusia fungovať dobre pri extrémnych radiálnych alebo torzných napätiach.
Zraniteľnosť korózie: Bez správneho náteru alebo výberu materiálu môže vystavenie vlhkosti viesť k predčasnej degradácii.
Chyby inštalácie: Nesprávne sedenie alebo poškodenie počas inštalácie môžu ohroziť retenciu a viesť k zlyhaniu systému.
Na zabezpečenie dlhodobého výkonu sú nevyhnutné starostlivé inžinierstvo a kontrola kvality.
Inovácie a budúce trendy
Pri pohľade do budúcnosti sa prebiehajúce úsilie o výskum a vývoj zameriavajú na zlepšenie efektívnosti, trvanlivosti a prispôsobivosti pečiatkových cirkulov:
Pokročilé povrchové ošetrenia: Cieľom nano-coatings a samoliečujúce povrchové úpravy je predĺžiť životnosť a znížiť opotrebenie.
Aditívna výrobná integrácia: Experimentálne použitie 3D tlačeného nástroja na výrobu prototypu a nízkoobjemového krúžkového kruhu.
Hybridné roztoky na udržanie: Kombinácia pečiatkových krúžkov s lepiacim väzbou alebo nadmerným múdraním na multifunkčné upevnenie.
Koncepty inteligentného upevňovania: Vývoj zabudovaných značiek RFID alebo materiálov citlivých na kmeň pre monitorovanie stavu a sledovateľnosť.
Tieto inovácie odrážajú širší posun smerom k inteligentnejším a odolnejším systémom mechanického upevnenia schopné splniť požiadavky inžinierstva novej generácie.
