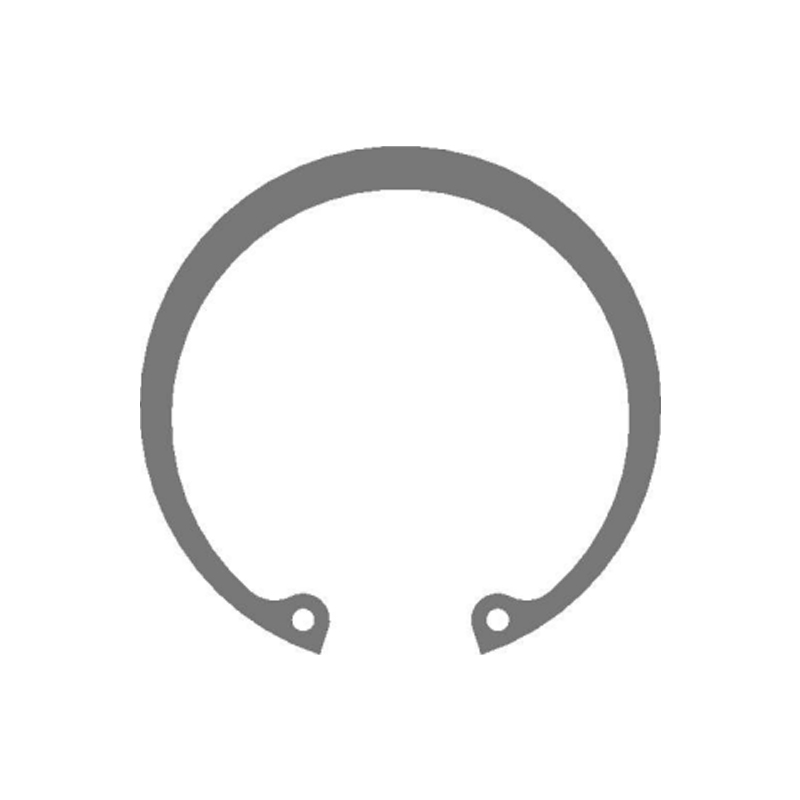

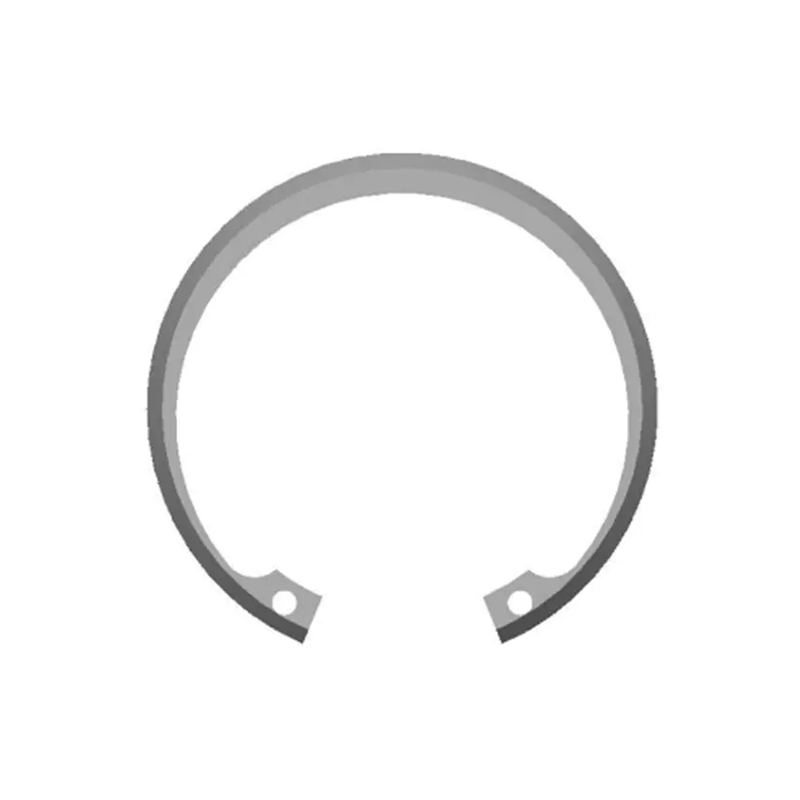

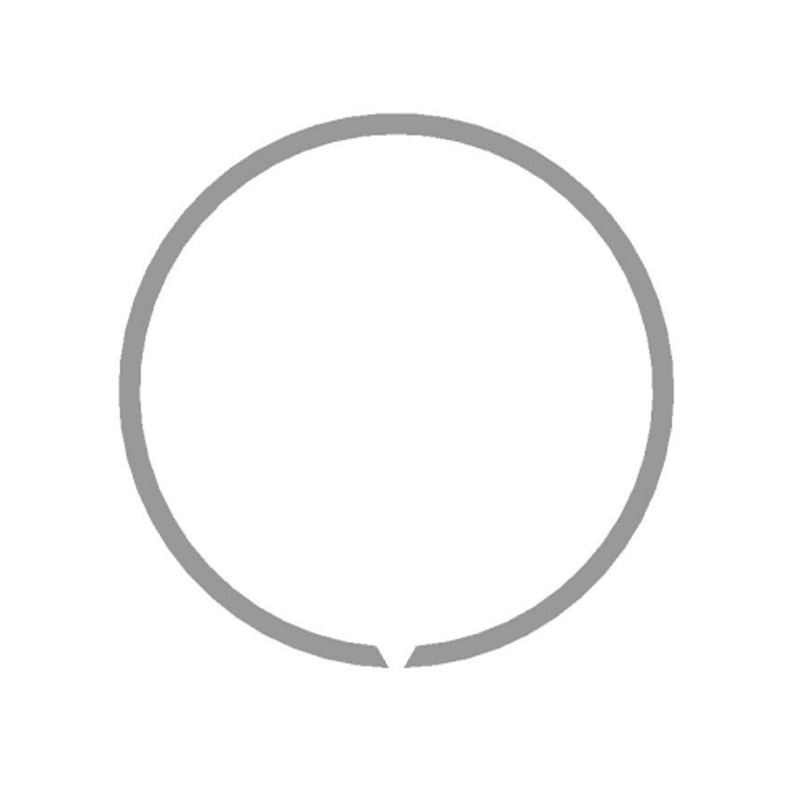

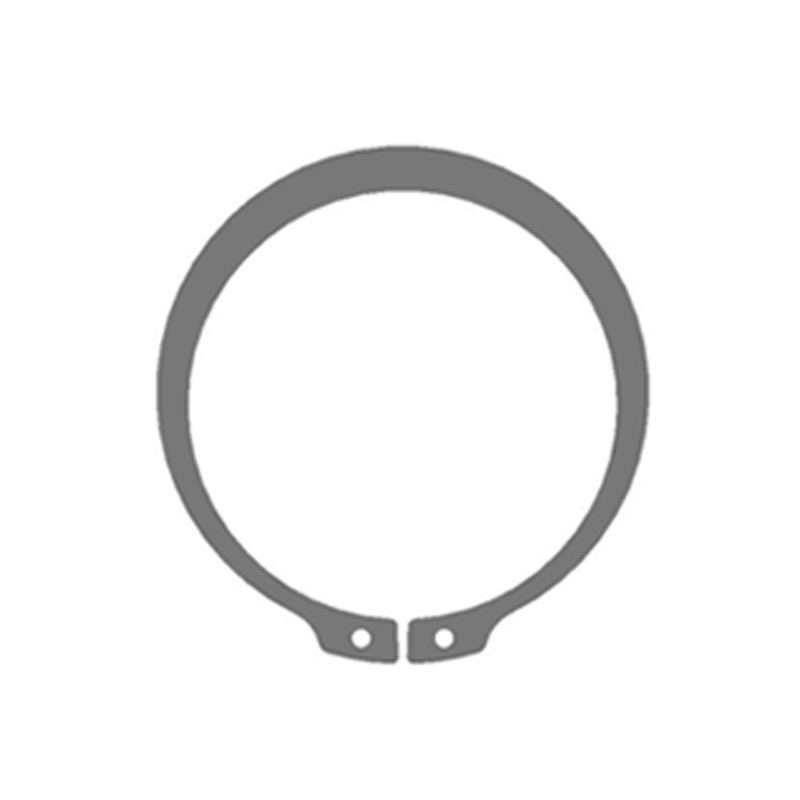

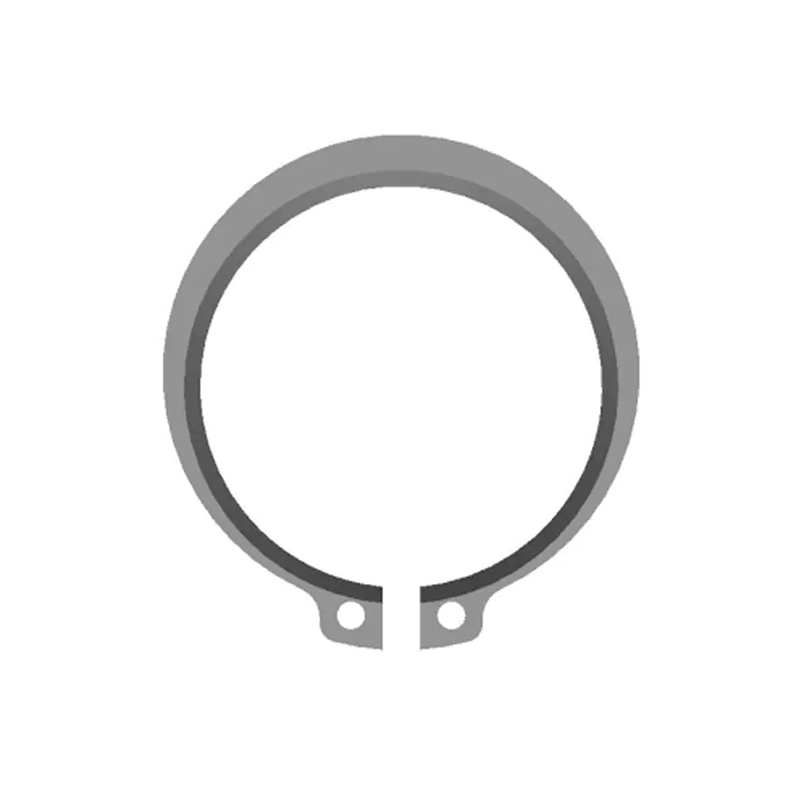

Vnútorné zadržiavacie krúžky , často prehliadané v hierarchii mechanických komponentov, sú základom architektúry zostavy založených na hriadeli. Tieto krúžky, ktoré sú navrhnuté tak, aby sedeli vo vnútri otvoru alebo krytu, poskytujú kritickú axiálnu zadržiavanie častí, ako sú ložiská, ozubené kolesá alebo iné prvky, ktoré nosia zaťaženie. Ich úžitok pokrýva letecký, automobilový priemysel, ťažké stroje, zdravotnícke pomôcky a spotrebiteľskú elektroniku - akákoľvek aplikácia, v ktorej sú kritické polohovanie a optimalizácia priestoru a optimalizácia priestoru. Tento článok poskytuje hlboké technické skúmanie vnútorných zadržiavacích krúžkov so zameraním na ich funkčnú mechaniku, materiálovú vedu, presnú toleleranciu a dizajn špecifický pre aplikáciu.
1. Inžinierska funkcia a riadenie axiálneho zaťaženia
Na rozdiel od závitových upevňovacích prvkov alebo komponentov priliehajúcich, vnútorné zadržiavacie prstene ponúkajú bez vetrania, netrvalej axiálnej retencie bez obetovania dostupnosti dielu. Po sedení do opracovanej drážky vo vrtu tieto krúžky poskytujú mechanickú zastávku, ktorá odoláva dovnútra axiálneho pohybu vnútorných komponentov. Fungujú transformáciou radiálneho napätia na axiálnu zadržiavaciu silu, rozdeľujú zaťaženie pozdĺž drážky a zároveň zachovávajú zarovnanie hriadeľa.
Výkon interného zadržiavacieho kruhu závisí od niekoľkých vzájomne závislých premenných:
-
Geometria drážky : Šírka, hĺbka a rohové polomery priamo ovplyvňujú rozdelenie stresu a spoľahlivosť retencie.
-
Tlak : Definovaný interferenčným prispôsobením a tuhosťou krúžku určuje, ako bezpečne kruh zostáva sediaci pod tepelným alebo vibračným vplyvom.
-
Axiálne zadržiavanie : Vypočítané ako funkcia prierezu krúžku, pevnosť výťažku materiálu a plocha kontaktného povrchu.
Správne inžinierstvo vyžaduje, aby sa tolerancie drážky prispôsobili normám ISO 13906 alebo ASME B18.27 v závislosti od regionálnych postupov a požiadaviek na priemysel.
2. Materiálne úvahy a metalurgické správanie
Výber materiálu pre vnútorné zadržiavacie krúžky je poháňaný požiadavkami mechanického stresu, chemickou expozíciou a podmienkami prostredia. Vysoko výkonné krúžky sa zvyčajne vyrábajú z:
-
Uhlíková pružinová oceľ (SAE 1070–1090) : Ponúka vysokú pevnosť výťažku a odpor únavy; bežne sa ošetrí na optimalizáciu retenčnej sily.
-
Nehrdzavejúca oceľ (AISI 302, 316) : Poskytuje vynikajúcu odolnosť proti korózii pre spracovanie potravín, lekárske alebo morské aplikácie.
-
Berylium meď a fosforový bronz : Používa sa v nemagnetických alebo elektricky vodivých prostrediach.
-
Zliatiny titánu : Uprednostňované pre hmotnostnú, vysoko výkonnú letectvo a biomedicínske zariadenia.
Kroky po spracovaní, ako je peening, pasivácia alebo povlak fosfátu, zvyšujú únavovú životnosť, ochranu korózie alebo reguláciu trenia v závislosti od zamýšľanej aplikácie.
3. Presné výrobné a tolerančné inžinierstvo
Výroba vnútorných zadržiavacích krúžkov zahŕňa vysoko presné opätovné alebo stĺpcové procesy, po ktorých nasleduje tepelné spracovanie a povrchové kondicionovanie. Dimenzionálne tolerancie sú kritické, najmä v automatizovaných alebo vysokorýchlostných montážnych systémoch, kde aj menšie odchýlky môžu viesť k zlyhaniu vloženia alebo k zníženej zadržaní.
Kritické rozmery zahŕňajú:
-
Priemer zadarmo a hrúbka steny : Správa inzerčných síl a drážky.
-
Priemer drážky a kompatibilita s hĺbkou : Musí sa zhodovať s rozšíreným stavom prsteňa a zároveň zaistiť bezpečné sedenie pod axiálnym zaťažením.
-
Hrán a ovládanie Burr : Nevyhnutné na zabránenie poškodeniu susedných komponentov počas inštalácie alebo prevádzky.
Pokročilá kontrola kvality pomocou laserových mikrometrov, optických komparátorov a povrchových profilometre zaisťuje súlad s inžinierskymi výkresmi a funkčnou spoľahlivosťou v prevádzke.
4. Inštalačné techniky a optimalizácia retencie
Inštalácia vnútorných zadržiavacích krúžkov zvyčajne využíva špecializované kliešte, automatizované inzerčné stroje alebo pneumatické/hydraulické lisy, v závislosti od výrobnej stupnice a geometrie kruhu. Faktory ovplyvňujúce úspešnú inštaláciu zahŕňajú:
-
Limity radiálnej deformácie : Nadmerná expanzia môže mať za následok trvalú plastickú deformáciu, ktorá znižuje napätie pružiny.
-
Drážková čistota a povrchová úprava : Kontaminanty alebo drsnosť môžu narušiť správne sedenie alebo zrýchlenie opotrebenia.
-
Orientácia na montáž : V prípade vysokorýchlostných rotačných aplikácií môže orientácia vzhľadom na smerové napätie ovplyvniť dlhodobé zadržiavanie.
V bezpečnostných kritických systémoch sa modelovanie konečných prvkov (FEM) používa na simuláciu koncentrácií napätia počas inštalácie a pri prevádzkovom používaní, čím pomáha inžinierov vylepšiť geometriu drážky a výber materiálu.
5. Úlohy špecifické pre aplikáciu a integrácia systému
Interné zadržiavacie prstene sa rozmiestnia v širokej škále prostredí, z ktorých každá ukladá jedinečné výzvy v oblasti dizajnu:
-
Automobilový prenos : Musí vydržať cyklické zaťaženie, vysoké teploty a hydraulický tlak pri zachovaní pozičnej presnosti pri vibráciách.
-
Zdravotníctvo : Vyžadujte biokompatibilné materiály a výrobu mikro tolerancie, najmä v minimálne invazívnych prístrojoch alebo implantovateľných zariadeniach.
-
Letecké ovládanie systémov : Vyžadujte extrémne pomery pevnosti k hmotnosti, nízke útočisko a odolnosť proti mechanickej únave v kolísajúcich tepelných režimoch.
-
Spotrebiteľská elektronika : Využívajte miniaturizované varianty v mechanizmoch, ako sú rotačné gombíky, moduly zaostrenia šošoviek a pohonné systémy, pričom uprednostňujú presnosť a trvanlivosť v kompaktných formách.
Ďalej integrované návrhy v súčasnosti vkladajú zadržiavacie krúžky v podskupinách pre modularitu, opraviteľnosť a zníženie hmotnosti-rastúci trend vo vysokoúčinnom dizajnovom myslení.
6. Režimy zlyhania a výkon životného cyklu
Napriek ich jednoduchosti môžu vnútorné zadržiavacie krúžky zlyhať za určitých podmienok. Bežné režimy zlyhania zahŕňajú:
-
Strih z drážky : Kvôli nadmernému axiálnemu zaťaženiu alebo nesprávnym rozmerom drážky.
-
Únava : Spôsobené opakovaným zaťažením nad rámec konštrukčných limitov alebo mikroštrukturálnych defektov v kruhovom materiáli.
-
Plaziť alebo relaxácia : Najmä v kruhoch na báze polyméru pod tepelnou cyklovaním.
-
Generovanie trosiek : Výsledkom praženia kruhov/drážok alebo korózie povrchu, ktorá potenciálne kontaminuje citlivé systémy.
Stratégie zmierňovania zahŕňajú modernizáciu materiálu, zvýšené povrchové spracovanie, presnú toleranciu a prediktívne plánovanie údržby.
Vnútorné zadržiavacie prstene nie sú zďaleka iba pasívne komponenty, stelesňujú konvergenciu presnej mechaniky, materiálového inžinierstva a integrácie systému. Ich úloha pri udržiavaní axiálnej integrity v kompaktných zostavách podčiarkuje význam prísnych konštrukčných a výrobných postupov. Keďže priemyselné systémy naďalej miniaturizujú a zvyšujú zložitosť, dopyt po vysokovýkonných a aplikáciach špecifických pre udržateľné krúžky sa zvýši iba. Budúci vývoj sa môže zamerať na inteligentné materiály, samonosné geometrie alebo zabudované senzory-predĺžiť schopnosti tohto základného, ale často nedostatočne oceneného mechanického prvku. $
